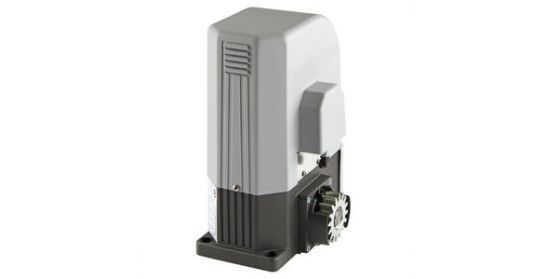

CỔNG LÙA LIVI803 - mã sp: LIVI803

Motor cổng tự động LIVI803 là dòng motor công nghệ mới tiên tiến sử dụng đóng mở cổng theo hướng lùa ngang. Hệ thống nhập khẩu trực tiếp từ ITALY.

Cường độ sử dụng: lên đến 11 chu kỳ mỗi giờ. Bộ điều khiển 212E. Với lực điều chỉnh, để đảm bảo an toàn của thiết bị. Bộ nhớ lên đến 30 điều khiển từ xa.

Máy vận hành cổng trượt LIVI 803N  là một lựa chọn đơn giản và cực kỳ đáng tin cậy để tự động hóa các cổng bán công nghiệp lớn có lối đi từ 5-6 mét trở lên. Ngoài ra, mô hình này thường được sử dụng cho các cổng khó di chuyển hoặc những nơi có khả năng xảy ra khó khăn như vậy cao (đánh số bằng gỗ, hình học không đồng đều của cổng, không tuân thủ cao độ của nền và lá cửa). Do công suất cao và hộp số cực kỳ đáng tin cậy, mẫu xe này có vinh quang là "không thể phá hủy"ngay cả trong những điều kiện hoạt động khó khăn nhất. Để dừng hoạt động của LIVI 803N, điều cần thiết là cổng bị kẹt hoàn toàn. Nhưng ngay cả trong tình huống như vậy, hiệu suất của ổ đĩa không bị đe dọa. Và sau khi loại bỏ "cái nêm", ổ "sẽ tiếp tục hoạt động bình thường. Tự động hóa của Ý cho cổng trượt cũng có khả năng chống sụt áp cực kỳ tốt, để biến tần ngừng hoạt động thì cần phải áp vào khoảng 300 vôn hoặc nhưng ngay cả sau một tình huống khắc nghiệt như vậy, chi phí sửa chữa hội đồng quản trị rẻ.

Sự hoàn chỉnh

Bộ điều khiển cổng LIVI 803N được  cung cấp trong hộp màu trắng và xanh lam. Trên mỗi hộp có ghi kiểu ổ đĩa và ngày sản xuất. Nước sản xuất được chỉ định  - Ý . Có dấu CE bắt buộc - tuân thủ các tiêu chuẩn Châu Âu,  EAC - tuân thủ các tiêu chuẩn của Liên minh Hải quan .

Bộ phân phối bao gồm chính ổ đĩa LIVI 803N.

Tấm lắp có khả năng điều chỉnh tốt: lên-xuống, trước-sau. Hành trình điều chỉnh khoảng 20 mm.

Một cặp nút dừng nhấn các công tắc cực nhỏ ở các vị trí cực hạn của chuyển động cổng.

Một bộ ốc vít cho đế lắp, ổ điện, công tắc hành trình dừng.

Bộ này cũng bao gồm hai chìa khóa cho hệ thống mở khóa (đưa cổng vào chế độ di chuyển bằng tay). Các chìa khóa nằm dưới vỏ ngoài của ổ đĩa. Chúng được cố định trực tiếp vào động cơ bằng dây buộc nhựa.

Trong hộp với mỗi LIVI803N, bạn sẽ tìm thấy hai sách hướng dẫn bằng tiếng Nga. Một để cài đặt thiết bị truyền động, kích thước lắp đặt, hướng dẫn và cảnh báo. Thứ hai là lập trình bo mạch điều khiển 212e đã cài đặt. Có khó khăn khi đọc - hãy gọi cho chúng tôi, một chuyên gia có trình độ sẽ giúp bạn tìm ra điều đó.

Công suất động cơ

Bộ truyền động cổng LIVI 803N có động cơ điện mạnh mẽ cho phép bạn lái cổng trên những đoạn đường lớn, cũng như những cổng có vấn đề (vi phạm hình học, lắp đặt không đúng cách, chất lượng kém của các thành phần cổng trượt, v.v.). Dự trữ năng lượng lớn làm cho LIVI 803N trở thành một giải pháp cực kỳ đáng tin cậy cho việc tự động hóa bất kỳ cổng gia đình và cổng công nghiệp nhỏ nào.

Hộp số thép đáng tin cậy

Ổ điện mạnh mẽ, điều này khác xa với mọi thứ chịu trách nhiệm cho hoạt động đáng tin cậy của ổ đĩa. Điều rất quan trọng là mô-men xoắn từ động cơ sẽ được truyền đến cổng như thế nào. Rốt cuộc, bất kỳ liên kết yếu nào trên đường đi có thể làm giảm tất cả các nỗ lực của động cơ về không. Thường xảy ra hiện tượng động cơ tạo ra mômen xoắn khá lớn, hộp số truyền lực ra cổng làm bằng nhựa. Độ tin cậy của một ổ đĩa như vậy bị giảm đáng kể. Không có gì bí mật đối với bất kỳ người bán ổ đĩa như vậy rằng bánh răng nhựa là sản phẩm phổ biến nhất. Sau khi bán các ổ đĩa như vậy, doanh số bán hàng của bánh răng tăng vọt. Và họ thực hiện một công việc kinh doanh riêng cho họ, bởi vì chi phí phụ tùng thay thế không quá thấp, cộng với tình hình bị lu mờ bởi thực tế là trong một số thời điểm, các cánh cổng phải được mở độc quyền bằng tay, và bạn sẽ phải trả tiền cho sự ra đi của những người thợ sửa chữa. Thông thường, đổ lỗi cho một khách hàng vô tội về những gì đã xảy ra với những người bán hàng vô đạo đức như vậy. Và khách hàng không có lựa chọn nào khác ngoài việc ngoan ngoãn trả tiền. Hơn nữa, việc thay thế miếng trám nhựa không đảm bảo rằng điều tương tự sẽ không xảy ra vào ngày mai.

May mắn thay, ổ cổng DEA LIVI803N không mắc các bệnh của hầu hết các ổ điện gia đình bình dân. Nhà sản xuất đã không phụ sự thần kinh của khách hàng. Ở đây, các bánh răng bằng thép đáng tin cậy được sử dụng  thay vì các bánh răng bằng nhựa rẻ tiền. Tất cả các bộ phận quay được gắn trên ổ trục, và không được gắn trên ống lót bằng nhựa dễ bị mài mòn nhanh chóng.

Động cơ điện truyền mô-men xoắn trực tiếp đến trục con sâu thép, trục sau dẫn động bánh răng thép. Ảnh trên cho thấy bộ phận lắp ráp này (một phần của vỏ ổ đĩa được mài cho rõ ràng). Trục con sâu, cùng với động cơ điện, quay trên ba vòng bi, giúp hoạt động của toàn bộ cụm máy thực tế không  gặp sự cố .

Từ trục con sâu, lực được truyền đến bánh răng dẫn động bằng thép. Bánh răng này có răng vát, giúp tăng khả năng chịu tải và giảm tiếng ồn từ hộp số. Bánh răng, thông qua một cơ chế mở khóa đơn giản và đáng tin cậy, truyền lực đến một trục quay mạnh mẽ trên hai ổ trục chính thức. Toàn bộ hộp số nằm trong khu vực không thấm nước và được ngâm hoàn toàn trong mỡ ở nhiệt độ thấp  (-40C ) Liqui Moly. Bôi trơn không yêu cầu thay thế trong toàn bộ thời gian sử dụng của thiết bị truyền động. Kết quả của một thiết kế đơn giản và đáng tin cậy như vậy là  hoạt động “không thể tin cậy” của hộp số trong những điều kiện khắc nghiệt và khó khăn nhất . Trong suốt thời gian qua, chúng tôi chưa bao giờ thấy hỏng hóc cơ khí của hộp số của ổ đĩa này.

Hộp số của bộ truyền động cổng trượt LIVI803N được làm kín và bảo vệ khỏi sự xâm nhập của hơi ẩm. Nhờ đó, không cần thay dầu nhớt và bảo dưỡng hộp số trong suốt vòng đời của ổ đĩa.

Trục trung tâm của bộ truyền động điện Hệ thống DEA truyền lực đến bánh răng, khi ăn khớp với thanh răng, lực này sẽ đặt lá cửa chuyển động. Giống như tất cả các bánh răng khác - bánh răng  dẫn động DEA được làm bằng thép. Khả năng chống mài mòn của một bánh răng như vậy chỉ đơn giản là rất lớn, thậm chí sau 5-7 năm, bạn sẽ không thấy sự mài mòn đáng kể từ thanh răng trên nó. Nút thắt này gần như là vĩnh cửu. Đúng vậy, để sản xuất một bánh răng như vậy đắt hơn nhiều lần so với đúc từ silumin, vì để làm ra nó, bạn cần thực hiện ít nhất 10 hoạt động, thay vì một trong khi đúc, nhưng nhà sản xuất DEA System luôn đặt độ tin cậy cao lên hàng đầu. Khi lựa chọn ổ điện cho cổng, chúng tôi đặc biệt khuyên bạn nên chú ý đến yếu tố này, vì bánh răng silumin bị mòn rất nhanh và cần được thay thế. Kiểm tra chất liệu của bánh răng vô cùng đơn giản - hãy mang một nam châm vào nó. Thép có từ tính, nhưng silumin thì không. Ở trên trong bức ảnh bên phải, bạn có thể thấy điều gì sẽ xảy ra với bánh răng silumin sau một hoạt động rất ngắn.

Kiểm soát khối (hội đồng quản trị)

Bo mạch điều khiển của ổ điện LIVI803N được bảo vệ khỏi môi trường bên ngoài bởi hai lớp vỏ đáng tin cậy. Bên ngoài, toàn bộ ổ được bảo vệ bởi lớp vỏ làm từ nhựa ABS siêu bền, bên dưới có hộp bảng điều khiển, không có khe hở ở mặt trên và mặt bên. Tại sao giải pháp này được áp dụng? Thứ nhất, lớp  bảo vệ kép  của bộ điều khiển bảo vệ bo mạch khỏi sự ngưng tụ hơi nước, do chênh lệch nhiệt độ, có thể xảy ra dưới lớp vỏ bên ngoài. Thứ hai, ngay cả khi không có nắp bên ngoài, bộ phận điều khiển vẫn được đóng an toàn khỏi các giọt nước. Ngay cả khi bạn đổ nước vào hộp bảng điều khiển từ ấm đun nước với lớp vỏ bên ngoài được tháo ra, không một giọt nước nào rơi xuống bảng điều khiển.

Trong số những thứ khác, bộ phận điều khiển được đặt theo chiều dọc. Ngay cả khi chúng ta giả định rằng ổ đĩa sẽ được để lại mà không có vỏ bên ngoài và nước ngưng tụ sẽ rơi xuống dưới nắp của bảng điều khiển, nó sẽ không rơi trên các rãnh dẫn điện của bảng, nhưng sẽ chảy xuống các thành của vỏ do các cạnh tròn của nó. Do các quyết định có thẩm quyền như vậy của nhà sản xuất Hệ thống DEA, các bảng điều khiển tự động hóa không bị lỗi do sự xâm nhập của nước ngưng tụ. Nhưng những trường hợp như vậy không phải là hiếm trong quá trình tự động hóa của nhiều nhà sản xuất khác. Và theo như chúng tôi biết, những trường hợp như vậy không bao giờ được công nhận là đảm bảo. Bảo lãnh bị từ chối với dòng chữ: "Bạn muốn gì, toàn bộ bảng của bạn ngập trong nước." Và khách hàng đã mua một thiết bị tự động hóa không được bảo vệ như vậy sẽ ngoan ngoãn đếm tiền, mua một bo mạch điều khiển mới, với giá gần bằng giá của toàn bộ ổ cổng.

Tất cả các dây kết nối trong LIVI803N được đưa vào ổ đĩa thông qua các vòng đệm cao su, điều này ngăn côn trùng xâm nhập vào thiết bị điều khiển, điều này, trong trường hợp không có yếu tố đơn giản nhưng rất quan trọng này, có thể tạo ra một trận pháo hoa lớn bên trong thiết bị điều khiển.

Ngoài  độ tin cậy và bảo mật tối đa , các đơn vị điều khiển DEA được  cấu hình đơn giản và thuận tiện nhất có thể.. Những người cài đặt đã lập trình bảng điều khiển trên LIVI803N có thể nhắm mắt làm lại. Bo mạch điều khiển được lắp đặt theo cách đủ để nới lỏng một con vít và bo mạch cùng với hộp có thể được cầm trên tay và nằm thoải mái, chỉ thực hiện hai thao tác: đăng ký điều khiển từ xa và điều chỉnh chuyển động của cổng để điều khiển bảng ghi nhớ chiều rộng lối đi cần thiết. Các thủ tục này đơn giản đến mức học sinh lớp hai có thể dễ dàng hoàn thành. Không cần phải đứng trong tư thế khó chịu thò đầu vào giữa ổ điện và cổng. Không cần sắp xếp nhiều giờ đồng hồ “múa may với tambourine” gần cổng, toàn bộ thủ tục lập trình ổ từ người không chuyên sẽ không quá 5 phút.

Bảng điều khiển 212e được sử dụng  trên LIVI803N Hoàn toàn có thể tùy chỉnh với hai nút và năm đèn LED. Tất cả các cài đặt đơn giản nhất có thể: Liên kết điều khiển từ xa với bộ điều khiển, cài đặt lực, lập trình hành trình cổng, chọn chế độ hoạt động của điều khiển từ xa (đảo chiều và từng bước). Bạn có thể kết nối bất kỳ thiết bị bảo mật nào và các phụ kiện khác với bảng. Các cài đặt này đủ để đáp ứng các yêu cầu tự động hóa của 90% khách hàng. Nếu bạn cần các chức năng bổ sung khác, chúng tôi khuyên bạn nên mua các mô hình tự động hóa với bộ điều khiển NET230 và NET24, có chức năng rộng nhất trên thị trường của chúng tôi và cho phép bạn định cấu hình lên đến 99 tham số. Các đơn vị điều khiển này cho phép bạn giải quyết hầu hết mọi nhiệm vụ chỉ có thể là trước khi tự động hóa. Thiết bị điều khiển NET230 và NET24 được cài đặt trên các kiểu ổ đĩa có thể thu vào LIVI5, LIVI6, LIVI9, REV, GULLIVER. Bạn có thể chọn bất kỳ mô hình nào trong số các mô hình này trong danh mục cổng trượt tự động , trong đó giá hiện tại cho cổng trượt tự động được chỉ ra .

Công tắc giới hạn

Những chi tiết dường như không quan trọng như công tắc hành trình, dừng hoạt động của bộ truyền động cổng tại các điểm nhất định, có tầm quan trọng đáng kể đối với hoạt động chính xác của cổng và đôi khi đối với hoạt động về nguyên tắc. Đối với nhiều nhà sản xuất, cụm công tắc hành trình không có cách nào được bảo vệ khỏi các tác động của môi trường bên ngoài, và không có gì lạ khi nước đá đóng trên công tắc hành trình và hoạt động của cổng dừng lại. Điều này đặc biệt khó chịu vì nó xảy ra trong sương giá vào mùa đông. Khách hàng, cố gắng rời khỏi cánh cổng, buộc phải tìm ra nguyên nhân của việc cổng bị hỏng trong thời tiết lạnh và cố gắng loại bỏ nó, đồng thời trở thành con tin vô tình của một thiết kế không thành công của ổ điện cổng.

Nhà sản xuất DEA System đã giải quyết vấn đề này bằng cách đặt cơ cấu công tắc hành trình theo chiều dọc và đóng nó từ phía trên với phần nhô ra của vỏ. Những giải pháp đơn giản này góp phần giúp  cổng vận hành không gặp sự cố  trong bất kỳ thời tiết nào vào bất kỳ thời điểm nào trong năm.

Nhà sản xuất DEA System đã giải quyết vấn đề này bằng cách đặt cơ cấu công tắc hành trình theo chiều dọc và đóng nó từ phía trên với phần nhô ra của vỏ. Những giải pháp đơn giản này góp phần giúp  cổng vận hành không gặp sự cố  trong bất kỳ thời tiết nào vào bất kỳ thời điểm nào trong năm.

Đặt mua Motor cổng lùa LIVI803 ở đâu?

Dịch vụ cung cấp cửa tự động Nam Việt- Chất lượng, uy tín thay lời nói

Công Ty TNHH Thương Mại Và Dịch Vụ Tự Động Hóa Nam Việt chuyên thi công nhận các công trình dự án. Đầu tư và sản xuất thi công lắp đặt cửa nhôm kính – ALU,... cửa cuốn, cửa kéo Đài Loan, cửa cuốn Úc – Đức – song ngang, mắc võng sắt Inox. Cung cấp linh kiện cửa cuốn, cửa kéo Đài Loan.

Ra đời từ năm 1998, ngay từ những ngày đầu tiên với tiêu chí hoạt động hàng đầu Nam Việt đưa ra là UY TÍN – CHẤT LƯỢNG – CHUYÊN NGHIỆP. Do nhu cầu ngày càng cao của chủ đầu tư về chất lượng và mẫu mã sản phẩm. Doanh nghiệp đã không ngừng phát triển đáp ứng được nhu cầu của quý các công ty.

CÔNG TY TNHH THƯƠNG MẠI VÀ DỊCH VỤ TỰ ĐỘNG HÓA NAM VIỆT

Địa chỉ : 92 An Hội, P.13, Quận Gò Vấp, TP.HCM

Hotline: 0983 643 994

Email: anhngoc.namviet@gmail.com

Website: www.cuatudongnamviet.net

LIVI803 - Motor cổng tự động tải trọng 800kg

Thông số kỹ thuật

Motor sử dụng cho cổng tải trọng 800kg

Số đo kích thước D x R x C : 188 x 240 x 320 đơn vị mm

Công suất tiêu thụ cực đại (W) : 450

Tần suất hoạt động (cycles/hours) : 11

Số lần hoạt động trong 24 giờ. : 40

Dải nhiệt độ hoạt động rộng (°C) : -20 ÷ 40

Bảo vệ quá nhiệt (°C) : 160

Vận tốc mở cửa  : 10 mét/phút

Cấp bảo vệ  : IPX4 (Ngoài trời , chống thấm nước)
